Fahrerlose Transportsysteme im Mittelstand entwickeln sich zunehmend vom Nischenthema großer Automobilzulieferer zu einer praktikablen Option auch für kleinere Fertigungs- und Logistikbetriebe, da die Anschaffungskosten in den vergangenen Jahren gesunken sind und die Systeme heute deutlich einfacher in bestehende Materialflüsse integriert werden können als frühere Generationen. Während klassische, spurgebundene Systeme feste Fahrwege über Magnetbänder oder Induktionsschleifen benötigten, orientieren sich moderne autonome mobile Roboter über Laserscanner und Kartierungssoftware frei im Raum und lassen sich bei veränderten Layouts ohne bauliche Anpassungen umprogrammieren. Für mittelständische Betriebe mit wiederkehrenden, aber nicht vollständig standardisierten Transportwegen eröffnet dies neue wirtschaftliche Spielräume, die vor wenigen Jahren nur größeren Unternehmen mit spezialisierten Logistikabteilungen zugänglich waren. Dieser Beitrag erläutert die technischen Unterschiede zwischen den gängigen Systemtypen, zentrale Sicherheitsanforderungen sowie ein durchgerechnetes Praxisbeispiel aus der betrieblichen Kommissionierung.
Warum fahrerlose Transportsysteme die Intralogistik im Mittelstand verändern
Der innerbetriebliche Materialtransport gehört in vielen mittelständischen Fertigungsbetrieben zu den am wenigsten automatisierten Prozessschritten, obwohl er einen erheblichen Anteil der Personalkapazität in Produktion und Lager bindet. Während Bearbeitungsmaschinen und Montagelinien in den vergangenen Jahrzehnten zunehmend automatisiert wurden, erfolgt der Transport von Material zwischen einzelnen Stationen häufig noch manuell mit Gabelstaplern oder Handhubwagen. Fahrerlose Transportsysteme im Mittelstand schließen diese Lücke, indem sie wiederkehrende Transportaufgaben automatisieren und dadurch Personalkapazität für wertschöpfendere Tätigkeiten freisetzen.
Neben der reinen Personalentlastung sprechen auch Aspekte der Prozesssicherheit für die Automatisierung des Materialflusses: Fahrerlose Systeme folgen konsistent programmierten Routen und Prioritäten, wodurch Transportzeiten planbarer werden und sich Engpässe in der Materialversorgung frühzeitiger erkennen lassen als bei rein manueller Disposition. Gerade in Betrieben mit Fachkräftemangel im Lager- und Staplerbereich wird die Automatisierung des Materialflusses zunehmend auch als Antwort auf fehlende Bewerber für entsprechende Stellen betrachtet.
Hinzu kommt ein Sicherheitsaspekt, der in der betrieblichen Praxis häufig unterschätzt wird: Der manuelle Staplerverkehr zählt zu den unfallträchtigsten Tätigkeiten in Produktions- und Lagerumgebungen, insbesondere an Kreuzungsbereichen mit eingeschränkter Sicht. Fahrerlose Systeme, die mit Personenerkennungssensoren und konsistenter Geschwindigkeitsregelung arbeiten, reduzieren dieses Risiko systematisch, auch wenn sie eine sorgfältige Risikobeurteilung des Gesamtsystems nicht ersetzen, sondern voraussetzen.

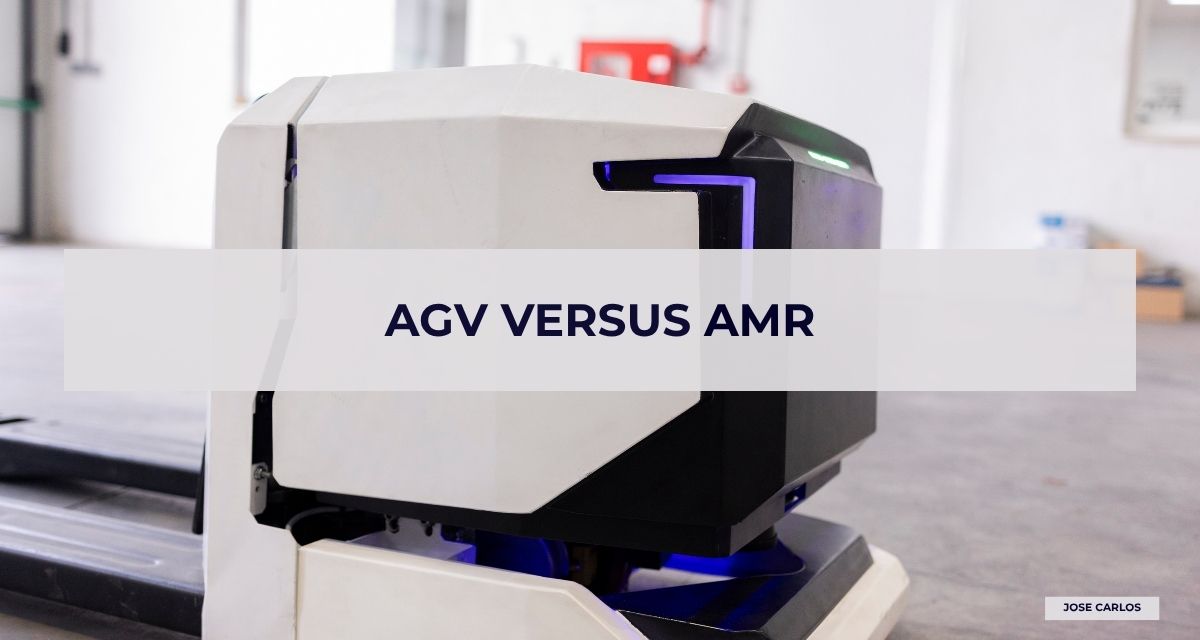

AGV versus AMR: Unterschiede in Navigation und Einsatzbereich
Der Markt für fahrerlose Transportsysteme unterscheidet grundsätzlich zwischen klassischen Fahrerlosen Transportfahrzeugen, im Englischen Automated Guided Vehicles oder AGV genannt, und den neueren Autonomen Mobilen Robotern, kurz AMR. Diese Unterscheidung ist für die Investitionsentscheidung zentral, da sich beide Systemtypen erheblich in Flexibilität, Implementierungsaufwand und Kosten unterscheiden.
AGV: Spurgeführte Systeme mit hoher Prozesssicherheit
AGV folgen festen, physisch oder virtuell definierten Fahrwegen, etwa über Magnetbänder, Induktionsschleifen oder Konturnavigation entlang fester Referenzpunkte. Diese Systeme bieten eine hohe Wiederholgenauigkeit und eignen sich besonders für stark standardisierte, sich selten ändernde Transportaufgaben, etwa den immer gleichen Transport von Paletten zwischen zwei festen Stationen. Nachteilig ist der vergleichsweise hohe Aufwand bei nachträglichen Layoutänderungen, da feste Fahrwege angepasst oder neu installiert werden müssen.
AMR: Freie Navigation für flexible Materialflüsse
AMR orientieren sich mittels Laserscannern, Kameras und einer digitalen Karte der Betriebsumgebung frei im Raum und berechnen ihre Route dynamisch, wodurch sie Hindernissen selbstständig ausweichen können, ohne den gesamten Transportauftrag zu unterbrechen. Diese Flexibilität erlaubt es, neue Zielpunkte oder veränderte Layouts ohne bauliche Anpassung softwareseitig einzupflegen, was insbesondere für mittelständische Betriebe mit häufig wechselnden Produktionsaufträgen und entsprechend variablen Materialflüssen von Vorteil ist.
Wirtschaftlichkeit fahrerloser Transportsysteme im Mittelstand
Die Wirtschaftlichkeitsbetrachtung fahrerloser Transportsysteme im Mittelstand sollte neben den reinen Anschaffungskosten auch eingesparte Personalkapazität, reduzierte Durchlaufzeiten und geringere Transportschäden berücksichtigen, da ein alleiniger Vergleich der Investitionssumme mit den Personalkosten eines Staplerfahrers die tatsächliche wirtschaftliche Wirkung häufig unterschätzt.
Beispielrechnung für einen mittelständischen Fertigungsbetrieb
Ein AMR-System für den innerbetrieblichen Palettentransport kostet je nach Ausstattung und Reichweite zwischen 40.000 und 80.000 Euro pro Fahrzeug, wobei größere Stückzahlen häufig zu Preisnachlässen führen. Ersetzt ein einzelnes Fahrzeug rechnerisch eine halbe Personalstelle im Zweischichtbetrieb, ergibt sich bei durchschnittlichen Personalkosten von rund 45.000 Euro pro Vollzeitstelle und Jahr eine jährliche Einsparung von etwa 22.500 Euro. Bei Investitionskosten von 60.000 Euro und zusätzlichen jährlichen Wartungskosten von rund 5.000 Euro ergibt sich rechnerisch eine Amortisationszeit von rund vier Jahren, wobei diese Werte als Beispielrechnung zu verstehen sind und im Einzelfall stark von Fahrzeuganzahl, Einsatzstunden und tatsächlicher Personaleinsparung abhängen.
„Fahrerlose Transportsysteme ersetzen selten den gesamten Materialfluss auf einen Schlag, sondern entfalten ihre Wirtschaftlichkeit meist über die schrittweise Automatisierung klar abgrenzbarer Teilprozesse.“ (Praxisgrundsatz aus der Intralogistikplanung mittelständischer Fertigungsbetriebe)
Sicherheitsanforderungen: EN ISO 3691-4 und Risikobeurteilung
Fahrerlose Transportsysteme unterliegen als Maschinen im Sinne der Maschinenrichtlinie besonderen Sicherheitsanforderungen, die vor der Inbetriebnahme systematisch geprüft und dokumentiert werden müssen. Die harmonisierte Norm EN ISO 3691-4 legt spezifische Sicherheitsanforderungen für fahrerlose Flurförderzeuge fest, unter anderem zu Personenerkennung, Notabschaltung und maximal zulässigen Annäherungsgeschwindigkeiten in Mischbetrieben mit Fußgängern.
Vor der Inbetriebnahme eines fahrerlosen Transportsystems ist eine betriebsspezifische Risikobeurteilung durchzuführen, die neben den Herstellervorgaben auch die konkreten örtlichen Gegebenheiten berücksichtigt, etwa unübersichtliche Kreuzungsbereiche, gemeinsame Verkehrswege mit Staplern oder Bereiche mit eingeschränkter Sicht. In Mischbetrieben, in denen Personen und fahrerlose Systeme denselben Verkehrsraum nutzen, sind zusätzliche Schutzmaßnahmen wie Personenerkennungssensoren mit gestaffelten Warn- und Stoppzonen häufig zwingend erforderlich, um die Anforderungen der Risikobeurteilung zu erfüllen.
Integration in bestehende Materialflusssysteme
Die technische und organisatorische Integration eines fahrerlosen Transportsystems in bestehende Materialflüsse erfordert regelmäßig eine Anbindung an übergeordnete Systeme wie das Warehouse-Management-System, das Manufacturing Execution System oder das ERP-System des Betriebs. Erst über diese Anbindung können Transportaufträge automatisiert ausgelöst werden, ohne dass eine manuelle Auftragserteilung an das fahrerlose System notwendig bleibt.
In der Praxis zeigt sich, dass die Integrationskomplexität häufig unterschätzt wird, insbesondere wenn mehrere Fahrzeuge über ein Flottenmanagementsystem koordiniert werden müssen, das Routen priorisiert, Staus an Kreuzungspunkten vermeidet und Ladezyklen für batteriebetriebene Fahrzeuge automatisiert einplant. Eine frühzeitige Abstimmung mit dem IT-Bereich und den Anbietern der bestehenden Fachsysteme reduziert das Risiko von Verzögerungen in der Implementierungsphase erheblich.
Auch die Ladeinfrastruktur zählt zu den häufig nachträglich ergänzten Integrationsaspekten. Batteriebetriebene Fahrzeuge benötigen entweder feste Ladestationen mit geplanten Ladezyklen außerhalb der Haupttransportzeiten oder eine Opportunity-Charging-Strategie, bei der Fahrzeuge kurze Standzeiten während des laufenden Betriebs zum Nachladen nutzen. Die Wahl der Ladestrategie beeinflusst unmittelbar die notwendige Flottengröße, da Fahrzeuge während des Ladevorgangs nicht für Transportaufträge zur Verfügung stehen und dies bereits in der Kapazitätsplanung berücksichtigt werden sollte.
Anbieterauswahl und Ausschreibungskriterien
Der Markt für fahrerlose Transportsysteme im Mittelstand ist in den vergangenen Jahren deutlich unübersichtlicher geworden, da neben etablierten Intralogistikanbietern zunehmend auch spezialisierte Robotikunternehmen mit standardisierten AMR-Plattformen auftreten. Für die Anbieterauswahl empfiehlt sich eine strukturierte Ausschreibung, die neben dem reinen Anschaffungspreis auch Aspekte wie Servicequalität, Ersatzteilverfügbarkeit und die Offenheit der Schnittstellen für die Anbindung an bestehende Fachsysteme berücksichtigt.
Referenzbesuche als Bestandteil der Entscheidungsfindung
Ein in der Praxis bewährtes Vorgehen ist der Besuch von Referenzinstallationen bei vergleichbaren mittelständischen Betrieben, idealerweise mit ähnlicher Betriebsgröße und ähnlichem Materialflussprofil. Solche Besuche liefern häufig realistischere Einschätzungen zu Implementierungsdauer und tatsächlicher Verfügbarkeit der Systeme im Regelbetrieb als reine Herstellerangaben, die naturgemäß von einer optimalen Einsatzumgebung ausgehen.
Vertragliche Absicherung von Reaktionszeiten
Da fahrerlose Transportsysteme bei ausreichender Flottengröße zu einem kritischen Bestandteil des Materialflusses werden, sollten Wartungs- und Servicereaktionszeiten vertraglich klar geregelt werden. Insbesondere bei Betrieben mit nur einer kleinen Flotte kann der Ausfall eines einzelnen Fahrzeugs bereits spürbare Auswirkungen auf den Produktionsfluss haben, weshalb definierte Reaktionszeiten für Störungsmeldungen und ein verfügbarer Ersatzteilbestand beim Anbieter vertraglich fixiert werden sollten.
Praxisbeispiel: Einführung eines AMR-Systems in der Kommissionierung
Ein mittelständischer Hersteller von Elektrokomponenten mit einem rund 6.000 Quadratmeter großen Lager- und Fertigungsbereich stand vor der Herausforderung, dass die Kommissionierung von Kleinteilen für die Endmontage zunehmend Kapazität band, da Mitarbeitende weite Wegstrecken zwischen Lagerregalen und Montagestationen zurücklegen mussten. Das Unternehmen führte ein System aus sechs AMR ein, die Behälter mit kommissionierten Teilen automatisiert zwischen Lagerbereich und Montagestationen transportieren, während die eigentliche Kommissioniertätigkeit weiterhin manuell erfolgt.
Die Fahrzeuge wurden über ein Flottenmanagementsystem koordiniert, das Transportaufträge direkt aus dem bestehenden Warehouse-Management-System übernimmt und Prioritäten je nach Dringlichkeit der Montageaufträge vergibt. In der Einführungsphase zeigte sich, dass die ursprünglich geplante Routenführung an zwei Kreuzungspunkten zu wiederkehrenden Wartezeiten der Fahrzeuge führte, was durch eine nachträgliche Anpassung der Layoutzonen und eine überarbeitete Prioritätslogik im Flottenmanagement innerhalb weniger Wochen behoben wurde.
Nach sechs Monaten im Regelbetrieb reduzierte sich die von den Kommissionierern zurückgelegte Wegstrecke um rund 60 Prozent, wodurch sich die für Kommissionierung und Transport insgesamt benötigte Personalkapazität um rund 1,5 Vollzeitstellen verringerte, ohne dass Personal abgebaut wurde, da die freigewordene Kapazität in eine zusätzliche Qualitätsprüfstation umgelenkt wurde. Die Investitionskosten von rund 280.000 Euro für sechs Fahrzeuge einschließlich Flottenmanagementsystem und Integration amortisierten sich nach Unternehmensangaben innerhalb von rund fünf Jahren.
Aus Sicht der Projektverantwortlichen war der bewusst klein gehaltene Pilotbetrieb mit zunächst zwei Fahrzeugen ein wesentlicher Erfolgsfaktor. Die dabei gesammelten Erfahrungen zur Routenführung an Kreuzungspunkten und zur Priorisierungslogik bei gleichzeitigen Transportaufträgen flossen direkt in die Konfiguration der übrigen vier Fahrzeuge ein, wodurch sich die Einführungszeit für die volle Flotte gegenüber einem direkten Vollausbau spürbar verkürzte. Das Unternehmen bezog zudem die Kommissioniererinnen und Kommissionierer bereits während des Pilotbetriebs aktiv in die Rückmeldung zu Wartezeiten und Routenführung ein, was nach Einschätzung der Projektleitung maßgeblich zur hohen Akzeptanz des Systems im späteren Regelbetrieb beitrug.
AGV im Vergleich zu AMR
| Kriterium | AGV | AMR |
|---|---|---|
| Navigation | Feste Fahrwege (Magnetband, Induktion) | Freie Navigation über Laserscanner und Karte |
| Layoutänderungen | Baulicher Anpassungsaufwand | Softwareseitige Umprogrammierung |
| Typischer Einsatzbereich | Stark standardisierte Routinetransporte | Variable, häufig wechselnde Transportwege |
| Investitionskosten | Meist niedriger je Fahrzeug | Meist höher, dafür flexibler einsetzbar |
Die Wahl zwischen beiden Systemtypen sollte sich primär an der Stabilität der eigenen Materialflüsse orientieren: Betriebe mit selten wechselnden Produktionslayouts fahren mit AGV häufig wirtschaftlicher, während Betriebe mit variablen Auftragsstrukturen von der Flexibilität eines AMR-Systems stärker profitieren.
Typische Stolperfallen bei der Einführung fahrerloser Transportsysteme
- Unterschätzung der Integrationskomplexität mit bestehenden ERP- und Warehouse-Management-Systemen
- Fehlende Risikobeurteilung für Mischbetriebe mit Personen- und Staplerverkehr im selben Bereich
- Zu geringe Flottengröße für den tatsächlichen Transportbedarf, wodurch Wartezeiten an Übergabepunkten entstehen
- Vernachlässigung der Ladeinfrastruktur und Ladezyklen bei der Kapazitätsplanung der Flotte
- Fehlende Einbindung der betroffenen Mitarbeitenden, wodurch Akzeptanzprobleme im laufenden Betrieb entstehen
Ein weiterer, häufig unterschätzter Punkt betrifft die bauliche Beschaffenheit der Verkehrswege. Unebene Böden, enge Durchfahrten oder stark wechselnde Lichtverhältnisse können die Navigation von AMR-Systemen beeinträchtigen und sollten bereits vor der Kaufentscheidung durch eine Vor-Ort-Begehung mit dem Systemanbieter geprüft werden, um spätere Nachrüstungskosten zu vermeiden.
Schritt-für-Schritt-Vorgehen zur Systemauswahl und Implementierung
- Bestehende Materialflüsse dokumentieren und wiederkehrende Transportaufgaben identifizieren
- Stabilität des Produktionslayouts bewerten und Systemtyp (AGV oder AMR) entsprechend auswählen
- Risikobeurteilung nach EN ISO 3691-4 für die konkreten örtlichen Gegebenheiten durchführen
- Integrationsanforderungen mit ERP-, MES- und Warehouse-Management-System klären
- Pilotbetrieb mit reduzierter Flottengröße durchführen und Routenführung iterativ optimieren
- Nach erfolgreichem Pilotbetrieb Flottengröße schrittweise erweitern und Mitarbeitende einbinden
Fahrerlose Transportsysteme im Mittelstand lassen sich in der Praxis meist innerhalb von neun bis achtzehn Monaten von der ersten Analyse bis zum stabilen Regelbetrieb einführen, abhängig von der Komplexität der Integration und der Anzahl eingesetzter Fahrzeuge. Ein bewusst klein gehaltener Pilotbetrieb reduziert dabei das Risiko kostspieliger Fehlplanungen bei der späteren Flottenerweiterung erheblich.
Checkliste für fahrerlose Transportsysteme im Mittelstand
- Materialflüsse und Transportvolumen vollständig dokumentiert
- Systemtyp anhand der Layoutstabilität begründet ausgewählt
- Risikobeurteilung nach EN ISO 3691-4 durchgeführt und dokumentiert
- Integrationsanforderungen mit bestehenden Fachsystemen geklärt
- Pilotbetrieb mit reduzierter Flottengröße eingeplant
- Ladeinfrastruktur und Ladezyklen in der Kapazitätsplanung berücksichtigt
- Betroffene Mitarbeitende frühzeitig in die Einführung eingebunden
FAQ
Was unterscheidet fahrerlose Transportsysteme im Mittelstand grundsätzlich von Gabelstaplern?
Fahrerlose Transportsysteme führen Transportaufträge automatisiert und ohne Bedienpersonal aus, während Gabelstapler auf eine kontinuierliche manuelle Steuerung durch Fahrpersonal angewiesen sind.
Ab welcher Betriebsgröße lohnen sich fahrerlose Transportsysteme?
Relevant werden fahrerlose Transportsysteme vor allem bei regelmäßig wiederkehrenden Transportaufgaben mit ausreichendem Volumen, das eine spürbare Personalkapazität bindet, unabhängig von einer bestimmten Mindestbetriebsgröße.
Welche Norm regelt die Sicherheitsanforderungen fahrerloser Transportsysteme?
Die harmonisierte Norm EN ISO 3691-4 legt spezifische Sicherheitsanforderungen für fahrerlose Flurförderzeuge fest, insbesondere zu Personenerkennung und Notabschaltung.
Wie lange dauert die Amortisation eines fahrerlosen Transportsystems typischerweise?
In der betrieblichen Praxis liegt die Amortisationszeit häufig zwischen vier und sechs Jahren, abhängig von Fahrzeuganzahl, Einsatzstunden und tatsächlicher Personalkapazitätseinsparung.
Können AGV nachträglich zu AMR aufgerüstet werden?
In der Regel nicht direkt, da sich beide Systeme in der grundlegenden Navigationstechnik unterscheiden. Ein Wechsel erfordert meist die Anschaffung neuer Fahrzeuge statt einer reinen Softwareaktualisierung.
Wie groß sollte der Pilotbetrieb bei der Einführung fahrerloser Transportsysteme sein?
Ein bewusst klein gehaltener Pilotbetrieb mit ein bis zwei Fahrzeugen ermöglicht es, Routenführung und Integration iterativ zu optimieren, bevor die Flotte auf den vollen Bedarf erweitert wird.
Worauf sollte bei der Auswahl eines Anbieters für fahrerlose Transportsysteme geachtet werden?
Neben dem Anschaffungspreis sind Servicequalität, Ersatzteilverfügbarkeit, offene Schnittstellen zu bestehenden Fachsystemen und vertraglich fixierte Reaktionszeiten bei Störungen zentrale Entscheidungskriterien.
